可视化利器Visdom

最近在使用Pytorch炼丹，单纯地看命令行输出已经无法满足调试的需求，尝试了facebook开源的visdom，感觉非常优雅，支持numpy和torch

安装

$ pip install visdom

启动服务

默认端口为8097，可以根据需要加上-p选项修改端口

$ python -m visdom.server # 或者直接visdom命令也可以

有以下输出代表启动成功

Downloading scripts. It might take a while.
It's Alive!
INFO:root:Application Started
You can navigate to http://localhost:8097

本质上是一个tornado服务，通过web-socket于前端通信

有的同学可能会遇到卡死的问题，原因是下载一些js、css资源文件比较慢或者根本没法访问，解决方案是手动下载即可

执行的代码在"$YOUR_PREFIX/lib/python3.6/site-packages/visdom/server.py"
# 这里需要根据自己的环境修改$YOUR_PREFIX
实际执行的部分：
def download_scripts_and_run():
    download_scripts()
    main()

if __name__ == "__main__":
    download_scripts_and_run()
只要观察download_scripts函数，手动下载资源文件即可

使用demo

可以直接看visdom给的example，博主这里贴出自己动手尝试的一些

# coding=utf-8
import time
from visdom import Visdom
import requests
import os
import numpy as np

viz = Visdom(server='http://127.0.0.1', port=8097)
assert viz.check_connection()

# 视频下载可能比较慢，耐心等几分中
video_file = "demo.ogv"
if not os.path.exists(video_file):
    video_url = 'http://media.w3.org/2010/05/sintel/trailer.ogv'
    res = requests.get(video_url)
    with open(video_file, "wb") as f:
        f.write(res.content)

viz.video(videofile=video_file)

# 图片
# 单张图片
viz.image(
    np.random.rand(3, 512, 256),
    opts={
        'title': 'Random',
        'showlegend': True
    }
)
# 多张图片
viz.images(
    np.random.rand(20, 3, 64, 64),
    opts={
        'title': 'multi-images',
    }
)

# 散点图
Y = np.random.rand(100)
Y = (Y[Y > 0] + 1.5).astype(int),  # 100个标签1和2

old_scatter = viz.scatter(
    X=np.random.rand(100, 2) * 100,
    Y=Y,
    opts={
        'title': 'Scatter',
        'legend': ['A', 'B'],
        'xtickmin': 0,
        'xtickmax': 100,
        'xtickstep': 10,
        'ytickmin': 0,
        'ytickmax': 100,
        'ytickstep': 10,
        'markersymbol': 'cross-thin-open',
        'width': 800,
        'height': 600
    },
)
# time.sleep(5)
# 更新样式
viz.update_window_opts(
    win=old_scatter,
    opts={
        'title': 'New Scatter',
        'legend': ['Apple', 'Banana'],
        'markersymbol': 'dot'
    }
)
# 3D散点图
viz.scatter(
    X=np.random.rand(100, 3),
    Y=Y,
    opts={
        'title': '3D Scatter',
        'legend': ['Men', 'Women'],
        'markersize': 5
    }
)

# 柱状图
viz.bar(X=np.random.rand(20))
viz.bar(
    X=np.abs(np.random.rand(5, 3)),  # 5个列，每列有3部分组成
    opts={
        'stacked': True,
        'legend': ['A', 'B', 'C'],
        'rownames': ['2012', '2013', '2014', '2015', '2016']
    }
)

viz.bar(
    X=np.random.rand(20, 3),
    opts={
        'stacked': False,
        'legend': ['America', 'Britsh', 'China']
    }
)

# 热力图，地理图，表面图
viz.heatmap(
    X=np.outer(np.arange(1, 6), np.arange(1, 11)),
    opts={
        'columnnames': ['a', 'b', 'c', 'd', 'e', 'f', 'g', 'h', 'i', 'j'],
        'rownames': ['y1', 'y2', 'y3', 'y4', 'y5'],
        'colormap': 'Electric'
    }
)

# 地表图
x = np.tile(np.arange(1, 101), (100, 1))
y = x.transpose()
X = np.exp((((x - 50) ** 2) + ((y - 50) ** 2)) / -(20.0 ** 2))
viz.contour(X=X, opts=dict(colormap='Viridis'))

# 表面图
viz.surf(X=X, opts={'colormap': 'Hot'})

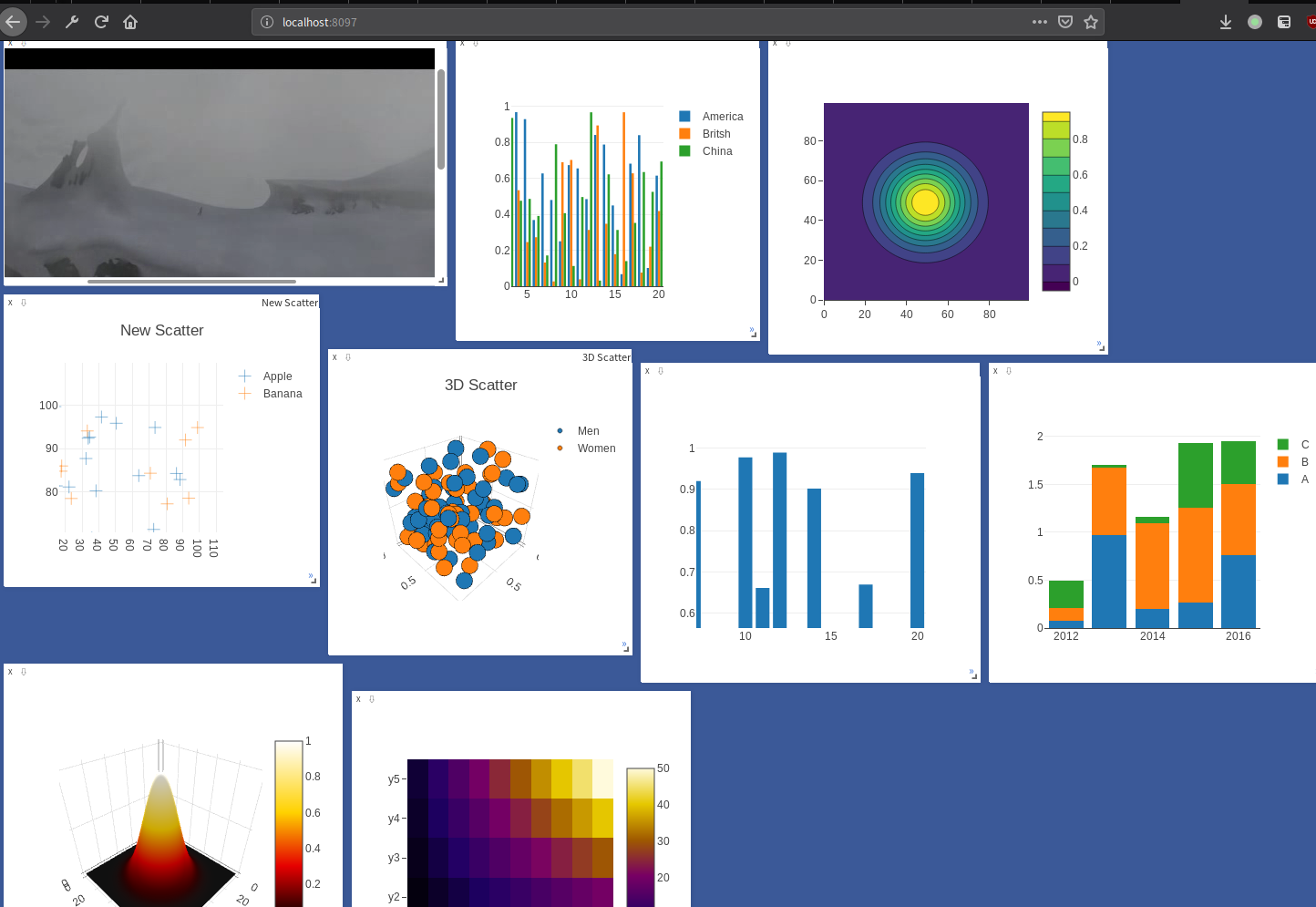

运行完上面的客户端代码后，就可以通过浏览器访问了127.0.0.1:8097

小结

Visdom后面作图的部分用的是plotly接口，效果还是相当惊艳的，整体是一个CS架构，可以远程实时显示数据，可以提高Pytorch的炼丹体验
